В начале года в новосибирском e2e4.сервисе появилась долгожданная паяльная станция ИК-650 ПРО, продолжительное время мы ее осваивали и старались довести уровень работ до совершенства. И вот, этот момент настал: рады сообщить, что мы теперь принимаем оборудование на замену сокета и чипа BGA!

Что по цене?

Замена чипа BGA
легкий уровень сложности — 2 000 ₽
средний уровень сложности — 2 500 ₽
высокий уровень сложности — 3 000 ₽

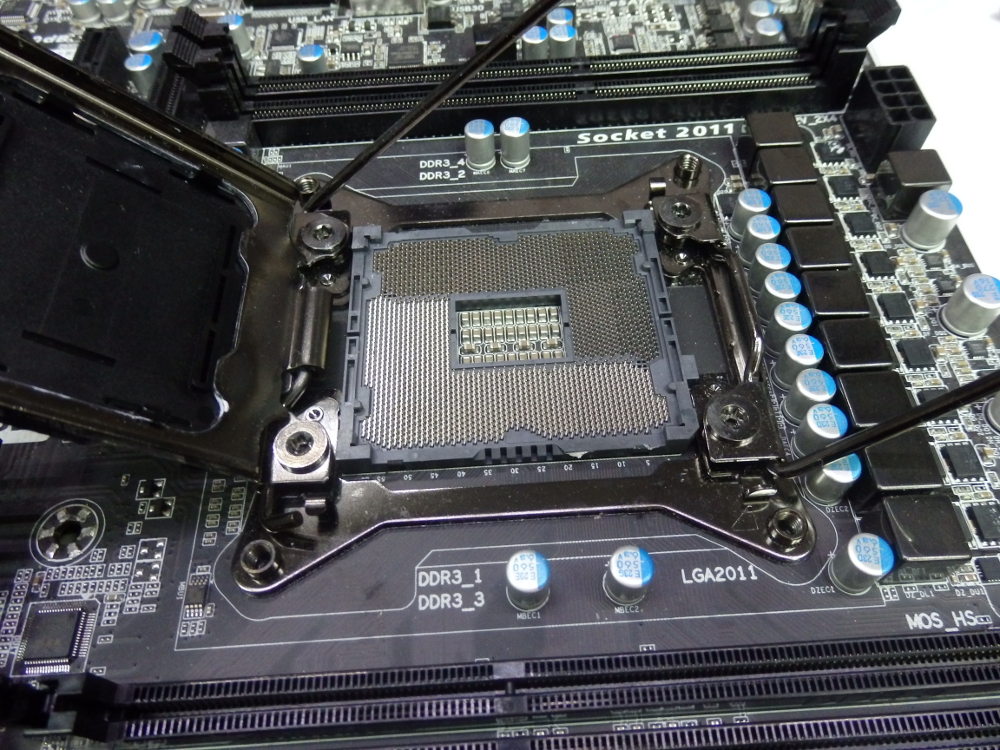

Замена сокета
легкий уровень сложности — 2 500 ₽
средний уровень сложности — 3 000 ₽
высокий уровень сложности — 4 000 ₽

Сроки зависят от поставки и логистики, ориентировочно от 2 недель.

Что такое BGA?

e2e4

BGA (англ. ball grid array или массив шариков) — это тип корпуса поверхностно-монтируемых интегральных микросхем. BGA-выводы представляют собой шарики из припоя, нанесённые на контактные площадки с обратной стороны микросхемы. Данный тип корпусов позволяет увеличить плотность (число) компонентов в устройстве и сокращает срок монтажа.

FC-BGA (flip chip ball grid array) — это BGA-упаковка с открытым кристаллом, который припаян с использованием технологии flip-chip. По сути, это BGA в BGA — кристалл припаян к подложке, а подложка с помощью шариков монтируется на печатную плату. Так изготовлены северные и южные мосты, видеочипы (видеокарты), PCH, MCH, FCH (различные хабы), память и некоторые другие микросхемы, применяемые в ноутбуках. BGA-микросхемы присутствуют и в различной оргтехнике, телевизорах, видеорегистраторах и сотовых телефонах.

Большинство чипов BGA выходят из строя вследствие производственного брака, инженерных просчетов при проектировании систем охлаждения ноутбуков, а также по вине владельцев — перегрев (разгон видеокарт, майнинг и т .д.).

Критичнее всего к перегреву BGA чипы северного моста и видеокарты, гораздо реже ломается центральный процессор ноутбука. Так как для охлаждения чипов южного / северного моста, видеокарты и центрального процессора используется одна и та же система охлаждения (или вообще никакая), то ее отказ вызывает выход из строя одного или всех вышеперечисленных чипов. По статистике, первым выходит из строя северный мост, затем BGA-чип видеокарты, южный мост, и уже последним отказывает центральный процессор.

Самостоятельная замена вышедшего из строя чипа BGA в домашних условиях скорее невозможна, так как требует не только знаний и навыков, но и соответствующего оборудования для пайки — инфракрасной паяльной станции или инфракрасного нагревателя.

Признаки выхода из строя чипа BGA

Видеочип:
— При включении ноутбука горят индикаторы (заряд АКБ, работа жесткого диска т. д), экран не работает, но система может загружаться (слышно звуки загрузки ОС).
— Экран не показывает изображение. Иногда изображение появляется, если ноутбук подключить к монитору (однако причиной также может быть и поломка матрицы, шлейфа или инвертора подсветки).
— На экране полосы, артефакты, искаженное изображение, экран полностью белый, периодически гаснет или мигает.
— Попытка установки или обновления видеодрайвера заканчивается синим экраном смерти, либо черным экраном при перезагрузке (применением параметров драйвера).

Северный мост:
— Горят контрольные индикаторы, но картинка не выводится ни на экран ноута, ни на монитор.
— Ноутбук периодически самопроизвольно включается, выключается, пропадает изображение на экране.
— На ноутбуке горят все контрольные светодиоды, экран темный, при этом изображение появляется на внешнем мониторе.
— Не включается или включается, но с задержками, при этом самопроизвольно перезагружается.

Южный мост:
— Тачпад, клавиатура, USB-устройства не работают.
— Ноутбук не включается, если включается, то сильно виснет.
— Зависает до загрузки BIOS.
— Не видит устройства по SATA.

Список всех сервисных услуг вы можете найти здесь.
